三思永恒接骨螺釘扭轉試驗機介紹

三思永恒接骨螺釘扭轉試驗機介紹

設備主要功能

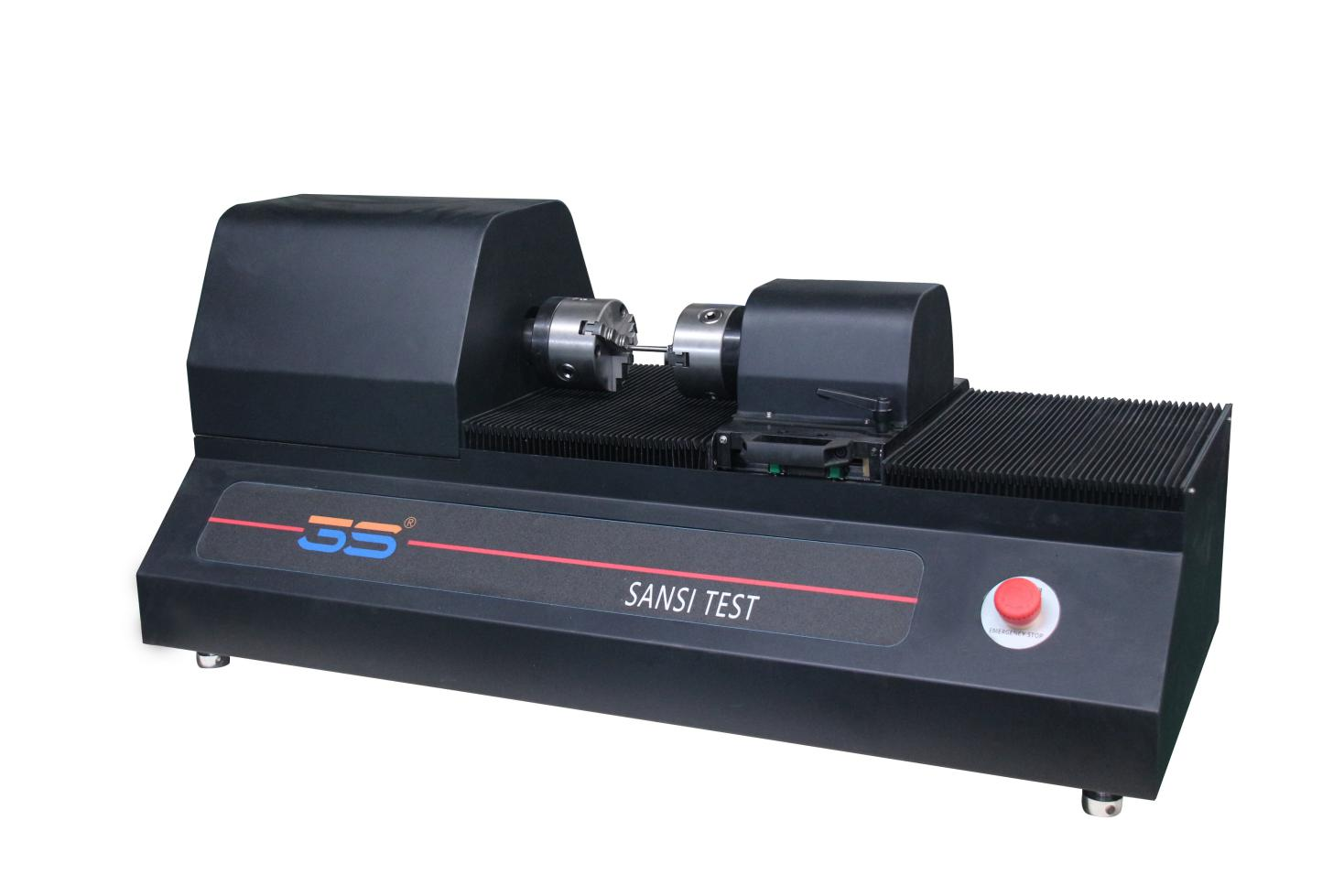

接骨釘電子扭轉試驗機CTT4201,該機適用于金屬材料、非金屬材料、復合材料以及醫療器械接骨螺釘、生物材料外科植入物、骨接合植入物、髓內固定器、金屬接骨螺釘、空心接骨螺釘?shù)鹊呐まD(zhuǎn)力學性能測試和分析研究。可自動求取TeH、TeL、Tm、τeH、τeL、τm、τp0.2、G等試驗參數。 可滿足用戶特殊試驗要求。可實現等速率加荷、等速率扭角、等速率角度等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。配置扭角引伸計，可自動求取剪切模量G，試驗結果可保存、查詢和打印。

滿足及適用標準

本試驗機是根據GB/T 2611-2007《試驗機通用技術要求》、GB/T10128-1998 《金屬室溫扭轉試驗方法》和JB/T9370—1999《扭轉試驗機技術條件》標準制造。

檢驗標準：JJG269-2006《扭轉試驗機》

試驗方法：YY/T0018-2016《骨接合植入物 金屬接骨螺釘》

YY/T0662-2008《外科植入物 不對稱螺紋和球形下表面金屬的金屬接骨螺釘 機械性能要求和試驗方法》 ISO 6475:1989《Implants for surgery - Metal bone screws with asymmetrical thread and spherical under-surface - Mechanical requirements and test methods》

YY/T0591-2011《骨接合植入物 金屬帶鎖髓內釘》

YY/T1506-2016《外科植入物 金屬接骨螺釘旋動扭矩試驗方法》

本試驗機是根據JJG 269-2006《扭轉試驗機檢定規程》進行檢定和驗收。

n 適用標準:根據GB、ISO、DIN、ASTM、JIS、BS等國際標準進行試驗和提供數據。

n 技術標準參數：

1. 樣式：臥式

2. 最大試驗力：20N·m

3. 試驗力分辨率：0.01N·m

4. 精確測量范圍: 1%FS-100%FS；

7. 扭矩分辨力：1/±500000（全程分辨力不變）

8. 加扭矩方向：正反兩方向轉角測量范圍： 0-365000°

9. 扭轉附具：常規為三爪卡盤式；中國臺灣千島

10. 試驗行程：300mm

11. 扭轉速度控制范圍：0.1°-10800°/min

12. 試驗機級別：0.5級

13. 外觀：應符合GB/T2611要求

14. 成套性：符合標準要求

15. 保護功能：試驗機有過載保護功能

16. 供電電源：220V/50Hz±10%；

17. 工作條件：無腐蝕介質、無振動、無強電磁干擾；室溫20°C±5°C范圍內；相對濕度不大于70%；

l 功能介紹：

1.自動顯示： 在試驗過程中，實時顯示試驗力、峰值、試驗狀態；

2.自動對應： 在實驗過程中角度、扭矩自動對應；

3.自動運行： 輸入試驗參數,可自動完成試驗過程；

4.自動存儲： 實驗數據、曲線自動存儲到電腦中；

5.方便查詢： 點擊查詢按鈕，可查詢做過的多組實驗數據；

6.操作方便： 漢字菜單式操作，直觀明了；

7.動態曲線： 試驗過程中能夠顯示出動態曲線圖；

8.破斷判斷:  試樣破損后,機器自動停止;

9.過程實現： 試驗過程、測量、顯示和分析等均由微機完成；

10.批量試驗：對相同參數的試樣，一次設定后可順次完成；

11.曲線遍歷：試驗完成后，可對曲線進行再分析；

12.試驗報告：形成報表，并可打印及儲存；

13.前進后退，采用調速電機，按鈕控制，快慢任意選擇，免去手搖，手推。
